ビッカース硬さ試験
ビッカース硬さ試験は、微小硬さ試験を含む幅広い用途に適しています。このページでは、ビッカース硬さ試験の詳細、実用的な使い方、およびビッカース用マイクロ硬さ試験機の一覧についてご説明いたします。
ビッカース硬さ試験の特長：
- 微小硬さ試験に最適
- 硬化層深さ測定、ジョミニー試験または溶接の硬さ試験にも使用可能
- 適合規格：ASTM E384、ISO 6507、JIS Z 2244
ビッカース硬さ試験の定義
ビッカース硬さ試験は、微小およびマクロ硬さ試験の両方に使用できる汎用的な試験方法です。試験力範囲が広いため、様々な用途および材料に対応します。ビッカース硬さ試験は、他の硬さ試験と比較して簡単なところが特長です。ビッカース試験は、ユニバーサル硬さ試験機でも、微小硬さ試験機でも実施できます。必要な計算は、庄子の大きさに関係しません。硬さに関係なく、すべての材料に同じ圧痕（ピラミッドダイヤモンド）が使用できます。
ビッカース硬さの算出方法
ビッカース硬さ（HV）は、庄痕の対角線の長さを光学装置で測定して算出します。測定値は、換算表または公式を使用して HV に変換されます。- 試験力範囲：10 gf ～ 100 kgf
表面準備
微小硬さ試験機を実施する前に、試料の試験面を処理する必要があります。ビッカース硬さ試験に求められる試験面の処理条件は、使用する試験力によって異なります。
マクロ硬さ試験（試験力 1 kgf 以上）
- 表面は水平にします。
微小硬さ試験（試験力 1 kgf 以下）
- 表面は機械で琢磨または電解研磨する。
試験力
- 押込時間：10～15秒
- サンプル厚 ASTM：押込み深さの、少なくとも10倍
- サンプル厚 ISO：対角線長さの1.5倍以上
圧痕の間隔
使用する微小硬さ試験機に関係なく、ビッカース 試験を実施する際は、押込みにより材料周囲が変形し、その特性が変化します。硬さの誤認識を防止するため、ビッカース硬さ試験の規格では複数圧痕間の間隔が規定されています。鋼鉄、銅
- 少なくとも庄痕の中心間の距離は 3 倍
鉛、亜鉛、アルミニウム
- 少なくとも庄痕の中心間の距離は 6 倍
対角線長さ
圧痕の測定値を正しく読み取るため、ビッカース硬さ試験の規格では、最小対角長さを 20 µm 以上と定めています。
例えば、CHD 測定値（以下参照）は、通常は使用されない HV0.2 以下となり、圧子は 20 µm 以下になります。

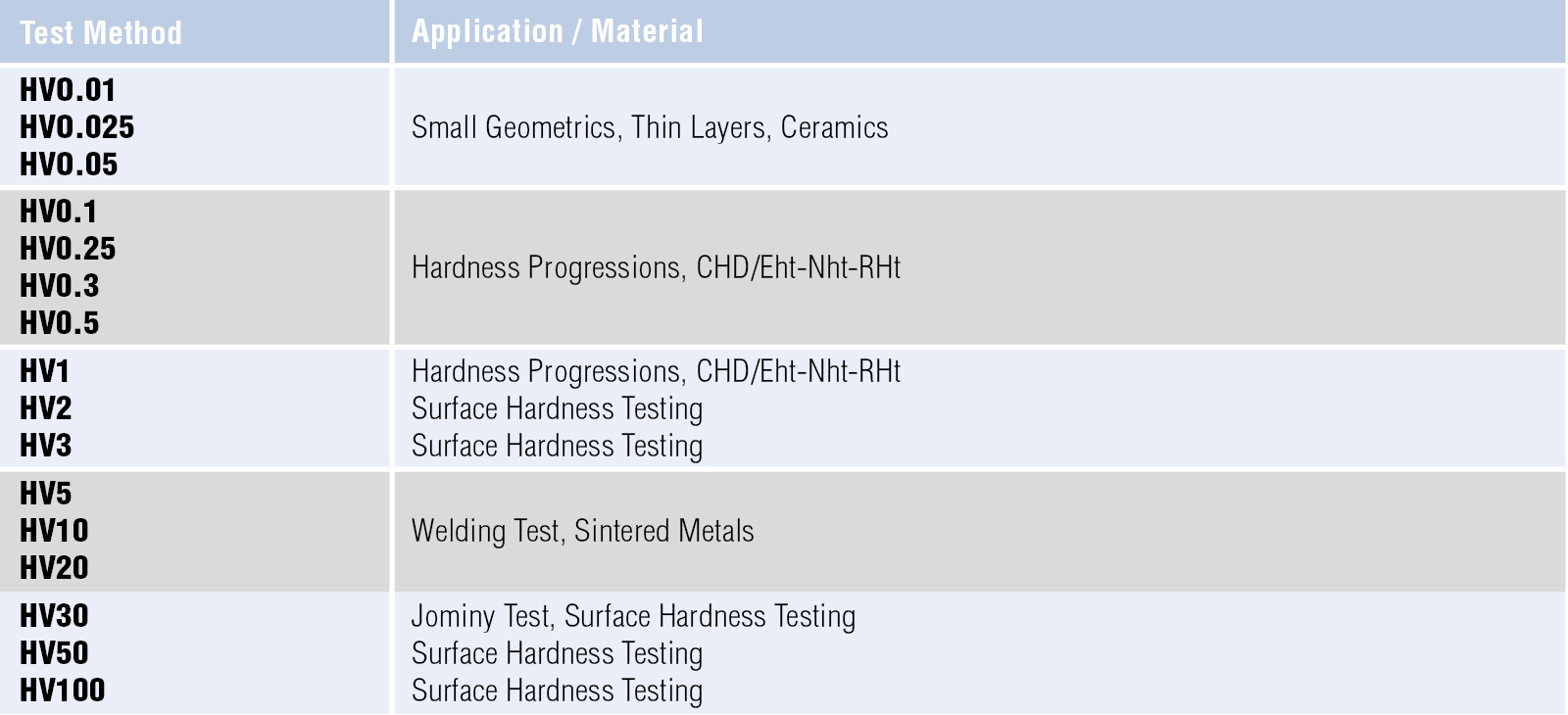

ビッカース試験方法と用途
ビッカース試験方法の概要と一般的な用途については以下を参照してください。
硬化層深さ（CHD）測定
硬さ試験は表面が硬い鋼鉄の硬さの深さを評価する際に使用します。これは中心に向かって垂直に切断されたサンプルのエッジから中心にむかって、断面を一方向に硬さ測定することで実施します。硬さ推移はグラフ化され、表面から限界硬さ（HL）までの距離が算出されます。硬さ推移を試験する際は、圧痕間隔を規定通りに開けることが重要です。正確なCHD保持のために、試料作製時に、エッジを保持することが重要です。
- 硬化層深さ = 表面から限界硬さまでの距離
CHDの算出方法
限界硬さを判断する方法はいくつかあります。CHD 値を算出する方法はいくつかあります。その方法は、実施する硬化過程に合わせて選びます。最も一般的な算出方法を以下に示します。
1.浸炭または浸炭窒化部材（EN ISO 2639）
- 限界硬さ = 550 HV
- CHD（Eht） = 表面から硬さ550 HVの位置までの距離
2.高周波焼入れまたは炎焼入れされた部材（EN 10328、ISO 3754）
- 限界硬さ = 80% x （最低）表面硬さ
- CHD（Rht） = 表面から（最低）表面硬さの80%の硬さの位置までの距離
3.窒化部材（DIN 50190-3）
- 限界硬さ = 芯部硬さ + 50 HV
- CHD (Nht, NCD) = 表面から芯部硬さの50HV以上の硬さの位置までの距離（最大）
CHD推移の例
- 550 HV1の限界硬さで0.95 mmのCHD値を示すCHD測定
ビッカース硬さ試験とヌープ硬さ試験の比較
ほとんどの場合、ビッカース硬さ試験は、微小硬さ試験力範囲の材料の方さを判断するために使われます。ただし、皮膜などの薄い層の硬さ試験、あるいは亀裂が入りやすい脆い材料には、ヌープ硬さを行います。どちらの試験を使用するか判断する際は、関連する規格および各試験に適用される基準を確認する必要があります。
ヌープ硬さ試験の詳細はこちらから
ジョミニー試験
ジョミニー試験（一端焼入試験）は、鋼鉄の焼入性を判断するのに使用され、マイクロビッカース硬さ試験機として使用できます。
- この試験方法は次の規格内で規定されています。ASTM A255 / ISO 642 / DIN 50191 / BS 4437
試験表面に沿った硬さの変化は、焼入れされた末端からの距離に合わせて、冷却率が減少することによる微細構造の変化の結果です。末端からの既定距離で材料が硬いほど、その鋼の焼入性は高くなります。
ビッカースおよびロックウェル硬さ試験の両方がジョミニー試験に使用されます。どちらを使用するか判断する際は、関連する規格および各試験に適用される基準を確認する必要があります。
ロックウェル硬さ試験の詳細はこちらから
溶接の硬さ試験
溶接の硬さ試験はビッカース硬さ試験の一種です。この硬さ試験の目的は、溶接部の強さの評価、特に熱影響を受ける領域（HAZ)を重視しています。溶接が必要強度を満たしているかいないかを評価するのにHAZ周辺の硬さの脆性を評価することが重要です。溶接の硬さ試験は、微小ビッカース硬さ試験機で実施できます
溶接の硬さ試験では、試料の端から溶接の上部まで一定の間隔でのパターンで連続した測定値が得られます。その後、硬さ推移をグラフ化できます。
- 一般的に使用される方法：HV5、HV10
- 適用可能な規格：ISO 9015-1/-2
ビッカース硬さ試験機（硬さ試験機）
ほとんどの品質管理工程において硬さ試験は 重要な役割を担っています。そのため、幅広い試験に対応できるよう、マイクロ領域を含む様々な微小試験機を含むビッカース硬さ試験機を取り揃えております。
ビッカース硬さ試験機メーカーとして、当社のすべてのユニバーサル、マクロ、微小硬さ試験機は、精度、使いやすさ、長期的な信頼性を重視して設計されています。
デュラミン-4：手動微小または微小＆マクロ硬さ試験機
試験力範囲：10 gf ～ 2 kgf、1 kgf ～ 62.5 kgf
デュラミン-40：半自動または全自動、微小＆マクロ硬さ試験機
試験力範囲：10 gf ～ 10 kgf、10 gf ～ 31.25 kgf、1 gf ～ 62.5 kgf
デュラミン-100：全自動ユニバーサル硬さ試験機
試験力範囲：10 gf ～ 62.5 kgf、10 gf ～ 150 kgf、10 gf ～ 250 kgf
デュラミン-600：半自動ユニバーサル硬さ試験機
試験力範囲：1 ～ 250 kgf、3 ～ 750 kgf、5 ～ 3000 kgf
デュラミン-650：半自動または全自動ユニバーサル硬さ試験機
試験力範囲：1 ～ 250 kgf、3 ～ 750 kgf、5 ～ 3000 kgf
硬さ試験とは
金属などの材料における硬さ試験の方法について詳しい情報として、硬さ試験の詳しい定義、硬さ試験に使用される様々なアプリケーション、硬さ試験の準備方法、リソースのダウンロードなどについて紹介します。
硬さ試験について必要なすべての情報はこちらか
硬さ試験アプリケーションの注意事項をダウンロードする
